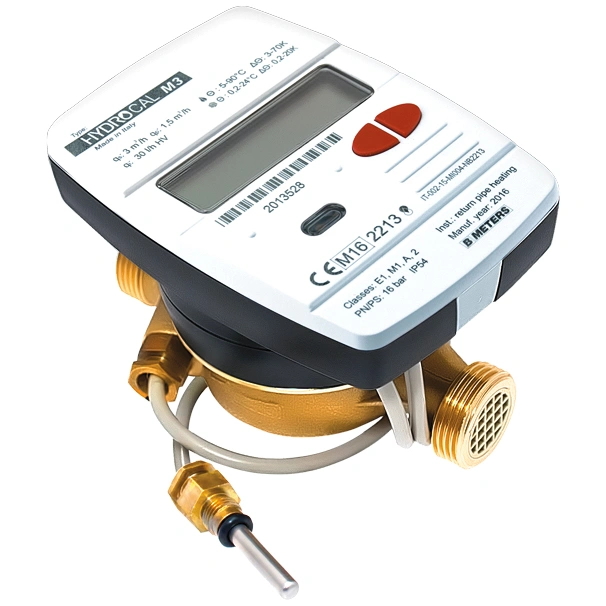

Ciepłomierz kompaktowy HYDROCAL-M3

HYDROCAL-M3 to nowoczesny, mechaniczny ciepłomierz kompaktowy firmy BMETERS, przeznaczony do opomiarowania instalacji ciepła i chłodu w mieszkaniach oraz małych domach. Urządzenie łączy precyzyjny pomiar przepływu z dokładnym pomiarem temperatury, zapewniając wiarygodne rozliczanie zużytej energii.

Najważniejsze cechy

• Zastosowanie: instalacje ciepła i chłodu, woda jako medium pomiarowe.
• Zakres temperatur (ciepło): 5–90 °C, różnica temperatur: 3–70 K.
• Zakres temperatur (chłód): 2–24 °C, różnica temperatur: 3–20 K.
• Czujniki temperatury: PT1000, długość przewodów 1,5 m.
• Klasa środowiskowa: A (E1; M1).
• Stopień ochrony: IP54.
• Zasilanie: bateria litowa Li‑SoCl₂ 3,6 V, żywotność ok. 10 lat.
• Wyświetlacz: 8‑znakowy LCD z ikonami.
• Jednostki energii: GJ (opcjonalnie MWh).
• Wejścia impulsowe: 2 wejścia dla wodomierzy impulsowych.
• Maksymalna moc chwilowa: do 650 kW.
• Temperatura pracy elektroniki: 5–55 °C, składowanie: −10–55 °C.

Konstrukcja i funkcjonalność

Kompaktowa budowa z obracaną o 360° jednostką elektroniczną ułatwia montaż i odczyt wskazań w ciasnych szachtach i szafkach instalacyjnych. Bezmagnesowa transmisja między przetwornikiem przepływu a jednostką elektroniczną zapewnia wysoką stabilność pomiarową, niskie progi rozruchu oraz odporność na próby oddziaływania polem magnetycznym.

Ciepłomierz rejestruje m.in. aktualną ilość zużytej energii ciepła/chłodu, skumulowaną objętość przepływu, przepływ chwilowy, moc chwilową oraz temperaturę zasilania, powrotu i różnicę temperatur. Pamięć urządzenia przechowuje 26 miesięcy historii zużycia z datami.

Komunikacja i integracja

• Wyjście M‑BUS: zgodne z PN‑EN 13757‑2/3.
• Wyjście impulsowe: dla energii ciepła/chłodu.
• Wersja z modułem radiowym WMBUS: zgodna z PN‑EN 13757‑4 OMS.
• Kompatybilność: system zdalnego odczytu HYDROLINK (transmisja radiowa W‑MBUS lub przewodowa M‑BUS/impuls).

Zakresy przepływu (przykładowe DN)

HYDROCAL‑M3 spełnia wymagania normy EN 1434 oraz dyrektywy MID 2004/22/CE, co potwierdza jego wysoką jakość i przydatność do rozliczeń urzędowych.
