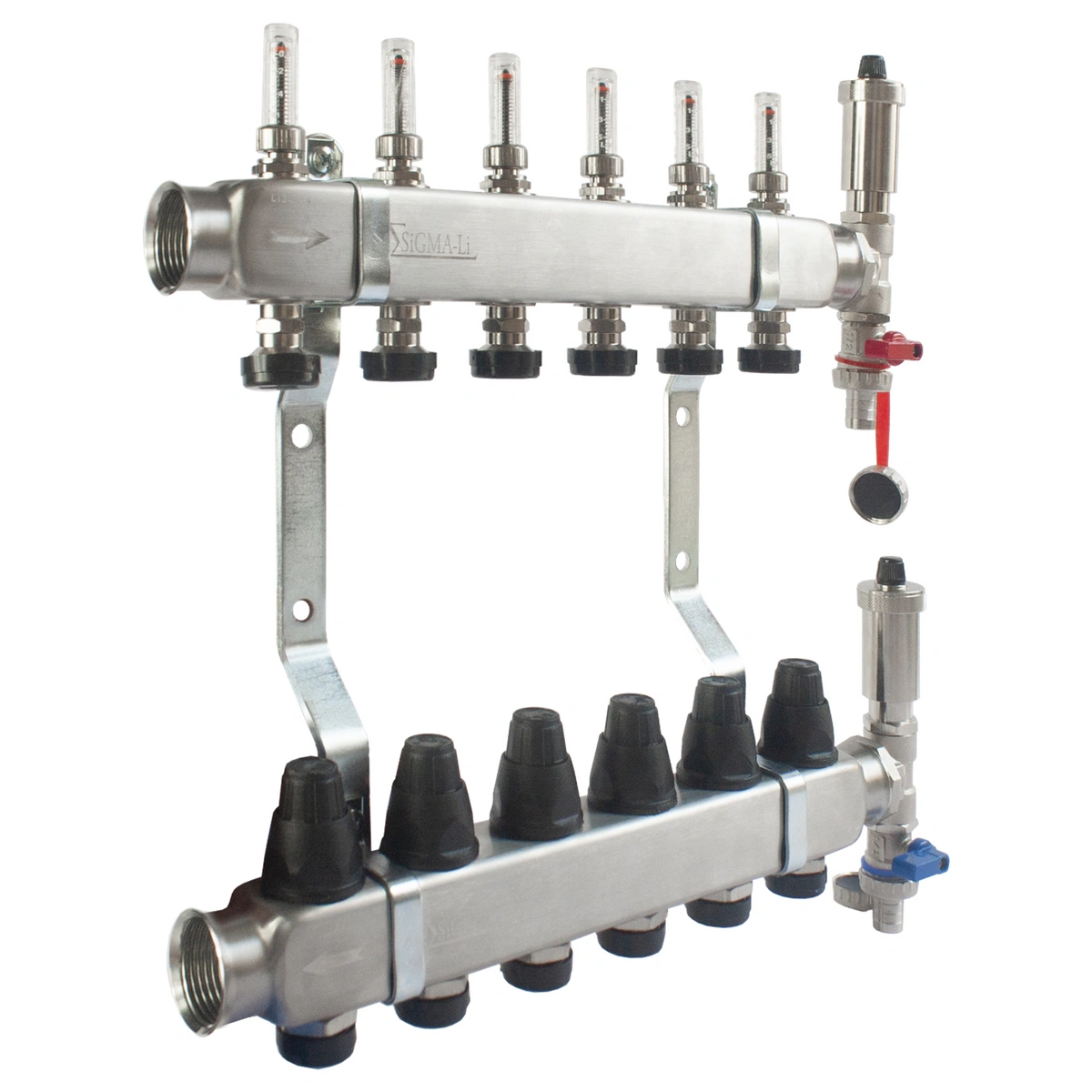

Rozdzielacz trzy-drogowy INOX

Trzy-drogowy rozdzielacz INOX, idealny do średnich instalacji ogrzewania płaszczyznowego, wyposażony jest w przepływomierze, które pozwalają na łatwy odczyt i regulację przepływu. Zawory termostatyczne gwarantują kontrolę nad temperaturą powrotu czynnika, a automatyczne odpowietrzniki i zawory spustowe usprawniają odpowietrzanie i konserwację.

Dane techniczne rozdzielacza 3-drogowego INOX:

• Wymiary (w mm): 420 x 230 x 74
• Rozstaw między osiami belek rozdzielacza (w mm): 235
• Rozstaw podłączeniowy (w mm): 50

Rozdzielacz jest przeznaczony do rozdziału czynnika grzewczego na poszczególne sekcje grzewcze, w instalacjach ogrzewania płaszczyznowego. Dopuszczalne parametry pracy rozdzielaczy:

• maksymalna temperatura pracy: 70 °C
• minimalna temperatura pracy: 5 °C
• maksymalne ciśnienie: 0,6 MPa
• charakterystyka hydrauliczna przy spadku ciśnienia 1 bar i pełnym otwarciu zaworów, wyrażona poprzez współczynnik Kv (czynnik roboczy: woda): 0,53 m³/h
• charakterystyka hydrauliczna przy spadku ciśnienia 1 bar i pełnym otwarciu zaworów, wyrażona poprzez współczynnik Kv (czynnik roboczy: roztwór glikolu do 50%): 0,51 m³/h

Stosowanie grup pompowo-mieszających powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu z uwzględnieniem przepisów i norm wykonawczych.

Parametry pracy przepływomierza:

• maksymalne ciśnienie: 0,6 MPa
• maksymalna temperatura: 70 °C
• minimalna temperatura: 5 °C
• zakres pomiaru: 0,5 – 5 l/min.
