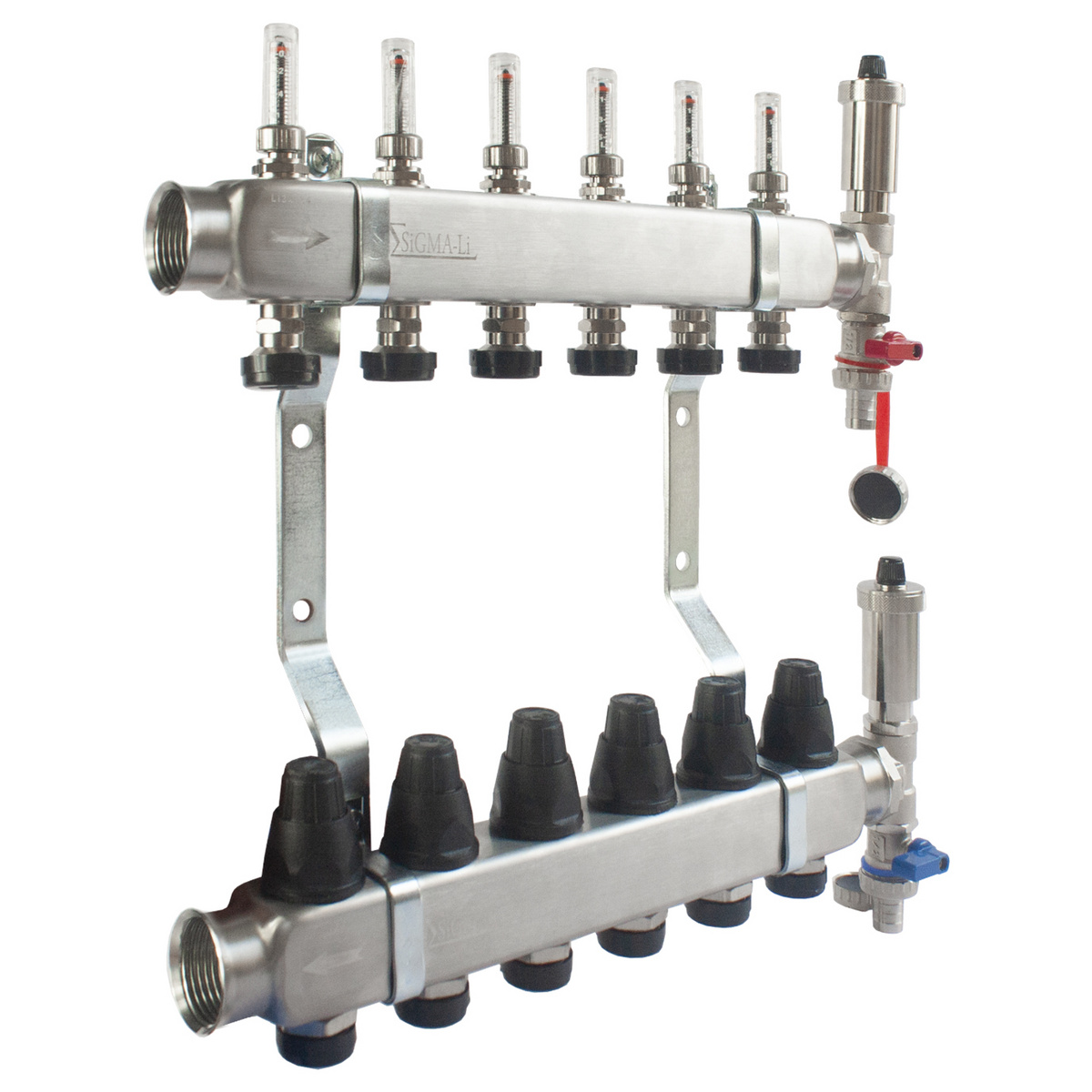

Rozdzielacz 4-drogowy INOX

Rozdzielacz 4-drogowy INOX łączy wysoką jakość wykonania ze stalowej belki oraz pełne wyposażenie niezbędne do efektywnego działania instalacji płaszczyznowego ogrzewania. Przepływomierze umożliwiają precyzyjną regulację przepływu, a zawory termostatyczne utrzymują optymalną temperaturę. Zawory spustowe i automatyczne odpowietrzniki czynią obsługę szybką i bezproblemową.

Dane techniczne rozdzielacza 4-drogowego INOX:

• Wymiary (w mm): 420 x 280 x 74
• Rozstaw między osiami belek rozdzielacza (w mm): 235
• Rozstaw podłączeniowy (w mm): 50

Rozdzielacz jest przeznaczony do rozdziału czynnika grzewczego na poszczególne sekcje grzewcze, w instalacjach ogrzewania płaszczyznowego. Dopuszczalne parametry pracy rozdzielaczy:

• maksymalna temperatura pracy: 70 °C
• minimalna temperatura pracy: 5 °C
• maksymalne ciśnienie: 0,6 MPa
• charakterystyka hydrauliczna przy spadku ciśnienia 1 bar i pełnym otwarciu zaworów, wyrażona poprzez współczynnik Kv (czynnik roboczy: woda): 0,53 m³/h
• charakterystyka hydrauliczna przy spadku ciśnienia 1 bar i pełnym otwarciu zaworów, wyrażona poprzez współczynnik Kv (czynnik roboczy: roztwór glikolu do 50%): 0,51 m³/h

Stosowanie grup pompowo-mieszających powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu z uwzględnieniem przepisów i norm wykonawczych.

Parametry pracy przepływomierza:

• maksymalne ciśnienie: 0,6 MPa
• maksymalna temperatura: 70 °C
• minimalna temperatura: 5 °C
• zakres pomiaru: 0,5 – 5 l/min.
