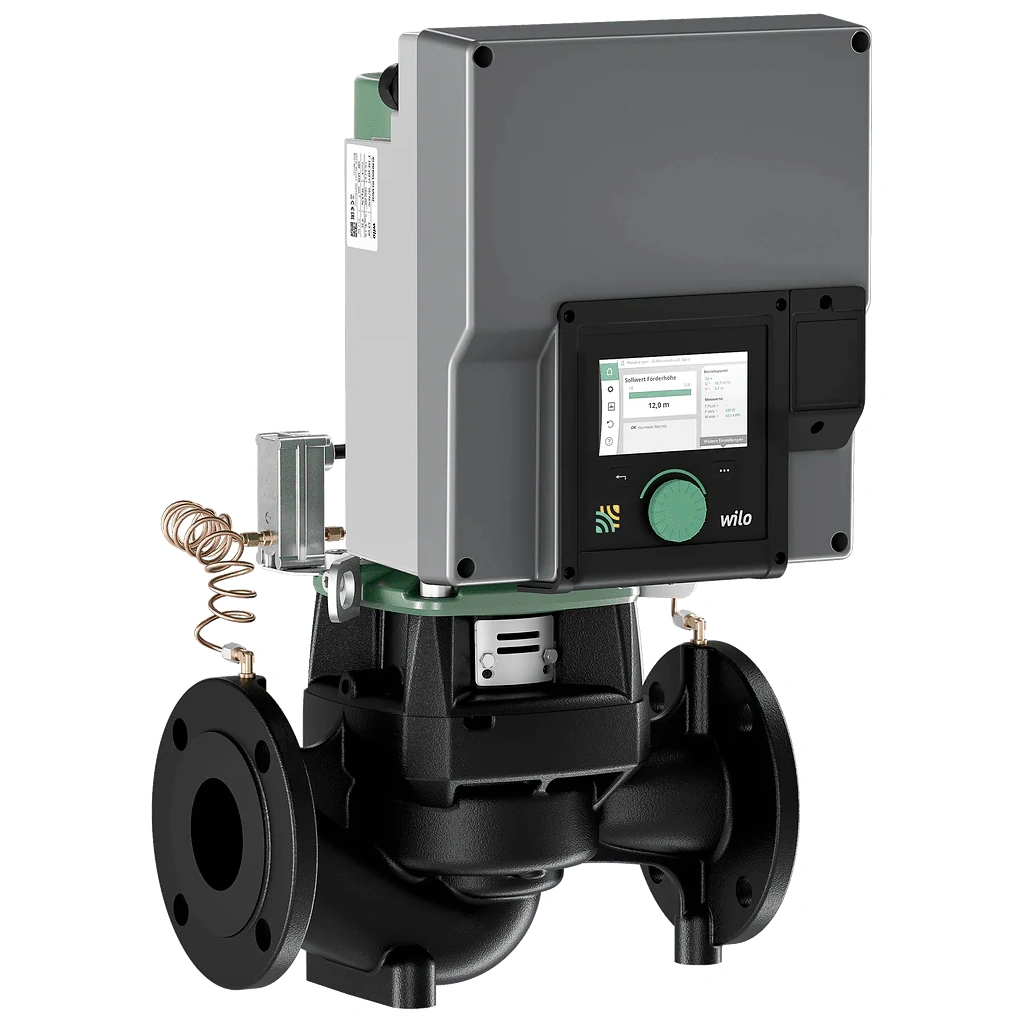

Pompa Inline o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, hydraulicznym wskaźnikiem minimalnej energochłonności MEI ≥ 0,7, elektronicznym dopasowaniu wydajności, o konstrukcji pompy dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA2.0-I jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w układach grzewczych, klimatyzacyjnych i chłodzenia. Budowa: *Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej *Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii) *Kołnierze PN 16 - zgodnie z EN 1092-2 *Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) *Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną *Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 oC. Do T ≤ +40 oC dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu >, 40 % maks. do 50 % objętości i o temperaturze przetłaczanej cieczy od >, +40 oC maks. do +120 oC lub przetłaczanych mediów innych niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym. *Napięcie zasilania: **3x440 V +-10 % 50/60 Hz, 3x400 V +-10 % 50/60 Hz, 3x380 V -5 % +10 % 50/60 Hz **Wariant M-: 1x220 V ... 240 V (+-10 %), 50/60 Hz *Spełnianie wymogów kompatybilności elektromagnetycznej bez dodatkowych działań **Generowanie zakłóceń do środowiska mieszkalnego zgodnie z normą EN 61800-3:2018 **Odporność na zakłócenia dla środowiska przemysłowego zgodnie z normą EN 61800-3:2018 Rodzaje regulacji: *Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne). *Stała temperatura (T-const.) *Stała temperatura różnicowa (dT-const.) *Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami wtórnymi (Multi-Flow Adaptation). *Stały przepływ (Q-const.) *Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy Q i H *Stała różnica ciśnień (dp-c) *Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego) *Stała prędkość obrotowa (n-const.) *Zdefiniowana przez użytkownika regulacja PID Funkcje: *Wybór obszaru zastosowania przez asystenta konfiguracji *Rejestracja ilości ciepła *Rejestracja ilości zimna *Nastawne ograniczenie przepływu przez funkcję Q-Limit (Q min. i Q max. ) *Tryby pracy pompy podwójnej: Praca główna / z rezerwą, praca z dołączaniem z optymalizacją sprawności dla dp-c i dp-v *Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop) *Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrzne i manualnie) *Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień) *Wyświetlanie aktualnego punktu pracy w hydraulicznej rodzinie charakterystyk *Korekta lepkości przetłaczanych mediów poprzez regulację lepkości i gęstości *Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą *Zintegrowane pełne zabezpieczenie silnika Wskazanie w ’Home-Screen’ wyświetlacza graficznego: *Aktualnie ustawiony tryb regulacji *Aktualna wartość zadana *Aktualny przepływ obrotowy (tylko przy podłączonym czujniku różnicy ciśnień) *Aktualna temperatura przetłaczanej cieczy (tylko przy podłączonym czujniku temperatury) *Aktualny pobór mocy *Skumulowane zużycie energii elektrycznej Wersja: *4 konfigurowane wejścia analogowe: 0-10V, 2-10V, 0-20mA, 4-20mA i dostępne w handlu PT1000 (tylko na dwóch wejściach analogowych), zasilanie elektryczne +24 V DC *2konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów)) *2konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii *Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, BACnet MS/TP, LON, PLR, CAN) *Wilo Net jako system magistrali Wilo do komunikacji produktów Wilo między sobą np. Multi-Flow Adaptation, pompa podwójna i Wilo-Smart Gateway *Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników *Obrotowy Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku *Interfejs Bluetooth poprzez moduł BT Wilo-Smart Connect *Odczytywanie i ustawianie danych eksploatacyjnych oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth przy użyciu aplikacji Wilo-Assistant *Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie przez Wilo Net *Możliwość rozpoznania przerwania przewoduw przypadku sygnału analogowego (w połączeniu z 2 - 10 V lub 4 - 20 mA) *Zapis czasu dla błędów / ostrzeżeń i historycznych danych eksploatacyjnych *Stała rejestracja danych eksploatacyjnych *Dostępne w wersji standardowej otwory do odprowadzania kondensatu w korpusie silnika (zamknięte w momencie dostawy) *Zawór odpowietrzający na latarni Zakres dostawy: *Pompa *Moduł BT Wilo-Smart Connect *Dławiki przewodu z wkładami uszczelniającymi *Instrukcja montażu (wersja skrócona) i deklaracja zgodności Wyposażenie dodatkowe należy zamawiać oddzielnie: 3 konsole z materiałem do mocowania do ustawienia na fundamencie *Kołnierze zaślepiające do korpusu pompy podwójnej *Przyrząd montażowy do uszczelnienia mechanicznego (ze sworzniami montażowymi) *Do podłączenia do automatyki budynku: **Moduł CIF PLR **Moduł CIF LON **CIF-Modul BACnet MS/TP **Moduł CIF Modbus RTU **CIF-Modul CANopen **Moduł CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP) **Przyłącze M12 RJ45 CIF Ethernet *Czujnik różnicy ciśnień 2 ... 10 V *Czujnik różnicy ciśnień 4 ... 20 mA *Czujnik temperatury PT1000 AA *Tuleje czujników do montażu czujników temperatury w rurociągu Dane eksploatacyjne *Przetłaczane medium: Water *Min. temperatura przetłaczanej cieczy: -20 oC *Maks. temperatura przetłaczanej cieczy: 140 oC *Temperatura otoczenia min.: 0 oC *Maks. temperatura otoczenia: 50 oC *Maks. ciśnienie robocze: 16 bar *Wskaźnik minimalnej energochłonności (MEI): 0.7 Napęd *Przyłącze sieciowe: *Klasa sprawności energetycznej silnika: *Pobór mocy: 1600 *Znamionowa moc silnika: 1500 *Prąd znamionowy: 2.6 A *Prędkość obrotowa maks.: 2930 Obroty / min *Generowanie zakłóceń: *Odporność na zakłócenia: *Klasa izolacji: F *Stopień ochrony silnika: *Zabezpieczenie silnika: Zintegrowany czujnik termistorowy Materiały *Korpus pompy: Grey cast iron *Wirnik: PPS-GF40 *Wał: Stainless steel *Uszczelnienie wału: AQ1EGG *Latarnia: 5.1301/EN-GJL-250 KTL-coated Wymiary montażowe *Przyłącze po stronie ssawnej: DN 65 *Przyłącze po stronie tłocznej: DN 65 *Długość montażowa: 340 mm Informacje na temat umiejscowienia zamówień *Produkt: *Nazwa produktu: Stratos GIGA2.0-I 65/1-15/1,5 *Masa netto ok.: 41 kg *Numer artykułu: 2204739
